在芯片制造的浩瀚星空中，光刻機無疑是最耀眼的太陽。它將設計好的電路圖案，以納米級的精度投射到硅片上，決定了芯片的性能極限。
而在光刻機內部，有一個如同“繡花針上的舞蹈”般的核心系統——工件臺（Wafer Stage）。

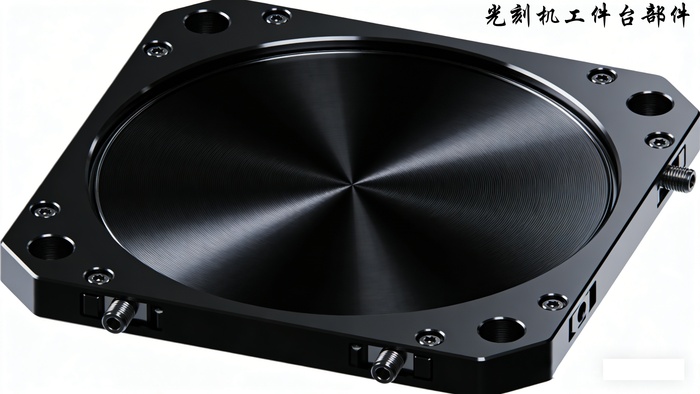

工件臺承載著硅片，在曝光過程中以極高的加速度步進、以極致的勻速掃描，其定位精度要求達到納米級，運動平穩性要求近乎完美。對于最先進的EUV（極紫外）光刻機，工件臺甚至需要在真空環境中運行。
光刻機工件臺部件正面臨哪些難以想象的挑戰？
納米級運動對摩擦的“零容忍”： 工件臺的定位精度已進入幾納米甚至亞納米級別。任何微小的摩擦波動，都會轉化為運動軌跡的擾動，導致曝光圖形模糊或套刻誤差超標。傳統的摩擦在這里已成為不可接受的干擾源。
熱變形對精度的“致命威脅”： 運動部件間的摩擦?xí)豢杀苊獾禺a(chǎn)生熱量。對于光刻機而言，即使是一度的溫升，也會導致精密結構件發生微米級的熱膨脹，直接摧毀納米級精度。因此，工件臺的設計原則是：盡可能減少一切熱量產生。
顆粒污染對良率的“隱形殺手”： 在28nm及以下制程中，一個肉眼看不見的微小顆粒就足以導致整個芯片報廢。工件臺在高速運動中，任何接觸界面的磨損都會產生顆粒，這些顆粒一旦飄落到硅片或光學鏡頭上，就是毀滅性的良率災難。
真空環境對潤滑的“終極考驗”： 先進光刻機的工件臺工作在真空環境中。傳統的潤滑油脂會揮發，污染真空腔室和光學系統。因此，運動部件必須在無油、無脂的條件下實現低摩擦、零磨損的運行。
面對這些挑戰，傳統的機械設計和材料選擇已逼近物理極限。一種源于尖端表面工程領域的技術——Ta-c涂層，正成為光刻機工件臺實現“零摩擦、零磨損、零顆?！眽?mèng)想的關鍵技術。
Ta-c涂層：為工件臺部件賦予“類金剛石”的運動界面
Ta-c涂層，即四面體非晶碳涂層，是DLC（類金剛石）涂層家族中性能最為卓越的成員。它通過高能陰極真空弧技術沉積，形成sp3鍵（類金剛石鍵）含量高達80%以上的非晶碳結構。這種近乎完美的碳網絡結構，賦予它一系列光刻機工件臺夢寐以求的性能：
接近零的摩擦系數，實現“超滑”運動： Ta-c涂層的摩擦系數可低至0.1以下，甚至在某些條件下接近0.01，進入“超滑” regime。這相當于在運動部件表面創造了一個幾乎無摩擦的理想界面，從根本上消除了摩擦波動對納米級運動精度的干擾。
接近金剛石的硬度，杜絕“微觀磨損”： Ta-c涂層的硬度高達HV 4000-6000。這意味著在工件臺長達數年、數十億次的往復運動中，運動界面可以實現“零磨損”。沒有磨損，就沒有顆粒產生，也沒有因磨損導致的幾何精度衰減。
極佳的化學惰性，適應“真空環境”： Ta-c涂層化學性質極其穩定，在真空中不揮發、不釋氣，完美適配真空光刻機的工作環境。它本身就是一種優秀的“固態潤滑劑”，無需任何油品輔助。
高熱導率，輔助“散熱管理”： Ta-c涂層具有良好的熱導率，有助于將運動界面上殘留的微量摩擦熱快速傳導散發，減少局部溫升對精度的影響。
Ta-c涂層在光刻機工件臺關鍵部件中的精準應用
光刻機工件臺是一個集成了精密機械、驅動控制、測量傳感的復雜系統。Ta-c涂層在其中多個核心部件上發揮著不可替代的作用。
氣浮導軌/磁浮導軌的輔助與備份
先進光刻機工件臺多采用氣浮或磁浮導軌實現無接觸運動，從源頭上消除了摩擦。但在某些特殊情況下（如斷電、緊急制動、初始位置校準），部件之間可能發生短暫接觸。
防觸碰保護層： 在氣浮導軌的導軌面和滑塊的潛在接觸區域涂覆Ta-c涂層，可以作為“安全備份”。一旦發生意外接觸，Ta-c涂層的超高硬度和低摩擦特性可以防止導軌表面“冷焊”或擦傷，避免造成永久性損傷。
阻尼輔助： 在某些精密運動控制中，需要引入極小的摩擦來提供系統阻尼，抑制振動。Ta-c涂層的摩擦系數可以通過工藝精確調控，用于實現這種精細的阻尼設計。
工件臺驅動部件（音圈電機、線性電機）
光刻機的工件臺由高推力的線性電機或音圈電機驅動。
電機導軌/軸承： 一些設計中的電機仍使用精密滾珠或滾柱導軌。在這些導軌的滾道和滾動體上涂覆Ta-c涂層，可以顯著降低啟動力矩和運動摩擦，提高電機的響應速度和運動平穩性，同時杜絕磨損顆粒的產生。
電機內部限位/緩沖件： 電機行程終端的限位和緩沖部件，在極端情況下可能發生碰撞。Ta-c涂層可以保護這些部件在碰撞中不受損壞。
工件臺測量系統（激光干涉儀反射鏡、光柵尺）
工件臺的位置通過激光干涉儀或光柵尺進行納米級實時測量。這些測量元件的表面質量和穩定性至關重要。
反射鏡防護： 激光干涉儀的反射鏡通常由零膨脹玻璃或超低膨脹陶瓷制成，其表面鍍有高反射金屬膜。在反射鏡的側面或背面非光學區域涂覆Ta-c涂層，可以保護這些精密元件在裝配和使用過程中免受刮擦和污染。
光柵尺基體強化： 對于某些反射式光柵尺，其尺子基材可以是金屬或陶瓷。在光柵尺的非工作面涂覆Ta-c涂層，可以提高尺子的剛性和熱穩定性，同時防止環境腐蝕。
工件臺結構件與連接件
工件臺系統中還有大量的精密結構件、連接件、緊固件。
精密螺紋副： 用于調節和鎖緊的精密螺紋，在反復拆裝后可能發生磨損和咬死。在螺紋表面涂覆Ta-c涂層，可以有效防止不銹鋼或鈦合金螺紋的“冷焊”和咬死，保證長期反復拆裝的可靠性。
真空定位銷/襯套： 用于工件臺各模塊精確定位的定位銷和襯套，需要頻繁插拔。Ta-c涂層可以防止表面磨損和顆粒產生，同時保證定位精度的長期保持。
柔性鉸鏈： 某些微動機構中使用的柔性鉸鏈，在長期交變彎曲中可能產生疲勞裂紋。Ta-c涂層可以作為表面強化層，延緩疲勞裂紋的萌生和擴展。
如何選擇專業的光刻機工件臺部件PVD涂層源頭廠家？
將Ta-c涂層應用于光刻機工件臺部件，代表了PVD工業應用的“珠穆朗瑪峰”。這不僅因?yàn)樾阅芤髽O致，更因?yàn)榘雽?dǎo)體裝備行業對潔凈度、可靠性和可追溯性的嚴苛標準。選擇一家專業的源頭廠家，意味著選擇了技術巔峰、質量保障和長期戰略伙伴關系。
看超潔凈生產能力： 用于光刻機部件的涂層，必須在最高等級的潔凈室（Class 10或更高）內完成清洗、包裝和部分處理工序。專業廠家擁有符合半導體行業最高標準的潔凈車間，確保涂層全過程不引入任何顆粒污染。
看涂層精度的原子級控制： 光刻機部件對尺寸公差要求極高。廠家能否將涂層厚度控制在±0.1μm甚至納米級精度？能否保證復雜形狀部件（如帶微槽、深孔的工件）上涂層的絕對均勻性？這需要最先進的PVD設備和原子級的工藝控制能力。
看涂層的“零顆?！碧匦则?yàn)證： 對于光刻機應用，涂層的“零顆?！碧匦员热魏涡阅芏贾匾?。專業廠家應具備模擬工況的顆粒測試能力，能夠驗證涂層在長期往復運動中不產生任何可檢測到的顆粒。
看結合力與韌性的極致平衡： 工件臺部件可能承受極高的動態載荷，涂層必須具備接近100%的結合力，能夠在極高應力下不剝落。同時，對于需要微小變形的部件，涂層還需具備足夠的韌性。專業廠家通過精密的過渡層設計和等離子體調控，實現結合力與韌性的極致平衡。
看材料科學與工藝匹配的深厚積累： 工件臺部件材料多樣，包括特種金屬、陶瓷、低膨脹合金等。不同的基材需要完全定制化的前處理和沉積工藝。專業廠家擁有豐富的材料匹配數據庫，能夠針對您的具體部件材料和工況，提供經過驗證的最佳涂層方案。
看全流程質量追溯體系： 半導體裝備行業要求對每一個零部件的生產過程完全可追溯。專業廠家應建立數字化質量管理系統，對每一批次、每一個部件的涂層工藝參數、檢測數據、操作人員信息進行完整記錄，確保全程可追溯。
結語：涂層技術，光刻機攀登精度巔峰的“隱形階梯”
在摩爾定律的驅動下，光刻機不斷向更小的線寬、更高的套刻精度發起沖擊。每一次技術的飛躍，都對工件臺的性能提出了新的極限挑戰。而Ta-c涂層技術，正是幫助工件臺突破這些極限的“隱形階梯”。
它以接近零的摩擦、接近無限的硬度和絕對的潔凈度，為納米級的運動創造了理想的界面。它讓工件臺的每一次步進、每一次掃描，都如同在冰面上滑行般順暢，且不留下一絲痕跡。
選擇一家技術登峰造極、工藝精益求精、服務貫穿始終的半導體行業源頭PVD涂層廠家，就是選擇為您的光刻機核心部件注入攀登精度巔峰的終極動力，在全球半導體裝備的激烈競爭中，牢牢占據技術制高點。
